鋁絞線及鋼芯鋁絞線

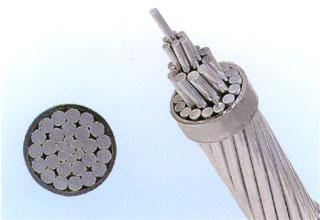

鋼芯鋁絞線是由鋁線和鋼線絞合而成的，適用于架空輸電線路用。
它內部是鋼“芯”，外部是用鋁線通過絞合方式纏繞在鋼芯周圍；鋼芯主要起增加強度的作用，鋁絞線主要起傳送電能的作用；
對高電壓的輸電線路，由于線路的路徑有限，又不可能在一個路徑上架多條線路，人們想出了采用一個路徑，一套鐵塔，掛多條導線，即一條線路相當于架了多條線路的方法；對500KV的輸電線路，我國大多采用掛四條導線的方式，這就被命名為“四分裂線”。
作用和優點：
鋼芯鋁絞線具有結構簡單、架設與維護方便、線路造價低、傳輸容量大、又利于跨越江河和山谷等特殊地理?xiàng)l件的敷設、具有良好的導電性能和足夠的機械強度、抗拉強度大、塔桿距離可放大等特點。因此廣泛應用于各種電壓等級的架空輸配電線路中。
|
型號 |
名稱 |
規格 |
|
LJ（JL） |
鋁絞線 |
16-800 |
|
LJX |
稀土鋁絞線 |
|
|
JL/G1A、JL/G1B、JL/G2A、JL/G3A |
鋼芯鋁絞線 |
10/2---800/100 |
鋁絞線、鋼芯鋁絞線載流量參考表
鋁絞線載流量表
|
標稱截面（mm²） |
20℃時直流電阻不大于（Ω/km） |
計算拉斷力（N） |
連續載流量 |
||
|
90℃ |
80℃ |
70℃ |
|||
|
16 |
1.8020 |
2840 |
84 |
100 |
110 |
|
25 |
1.1270 |
4355 |
110 |
135 |
150 |
|
35 |
0.8332 |
5760 |
135 |
160 |
185 |
|
50 |
0.5786 |
7930 |
170 |
200 |
230 |
|
70 |
0.4018 |
10590 |
210 |
255 |
290 |
|
95 |
0.3009 |
14450 |
250 |
305 |
345 |
|
120 |
0.2373 |
16420 |
290 |
355 |
405 |
|
150 |
0.1943 |
23310 |
325 |
400 |
460 |
|
185 |
0.1574 |
28440 |
370 |
455 |
525 |
|
210 |
0.1371 |
32260 |
400 |
495 |
572 |
|
240 |
0.1205 |
36260 |
435 |
540 |
620 |
|
300 |
0.09689 |
46850 |
495 |
620 |
715 |
|
400 |
0.07247 |
61150 |
590 |
740 |
860 |
|
500 |
0.05733 |
76370 |
675 |
850 |
995 |
|
630 |
0.04577 |
91940 |
770 |
980 |
1140 |
|
800 |
0.03588 |
115900 |
880 |
1130 |
1330 |
鋼芯鋁絞線技術參數
|
標稱截面鋁/鋼（mm²） |
20℃時直流電阻不大于（Ω/KM） |
計算拉斷力（N） |
連續載流量（A） |
||
|
90℃ |
80℃ |
70℃ |
|||
|
10/2 |
2.706 |
4120 |
66 |
78 |
87 |
|
16/3 |
1.799 |
6130 |
85 |
100 |
113 |
|
25/4 |
1.131 |
9290 |
111 |
131 |
149 |
|
35/6 |
0.8230 |
12630 |
134 |
158 |
180 |
|
50/8 |
0.5946 |
16870 |
161 |
191 |
218 |
|
50/30 |
0.5692 |
42640 |
166 |
195 |
218 |
|
70/10 |
0.4217 |
23390 |
194 |
232 |
266 |
|
70/40 |
0.4141 |
58300 |
196 |
230 |
257 |
|
95/15 |
0.3058 |
35000 |
252 |
306 |
351 |
|
95/20 |
0.3019 |
37200 |
233 |
277 |
319 |
|
95/55 |
0.2992 |
78110 |
230 |
270 |
301 |
|
120/7 |
0.2422 |
27570 |
287 |
350 |
401 |
|
120/20 |
0.2496 |
41000 |
285 |
348 |
399 |
|
120/25 |
0.2345 |
47880 |
265 |
315 |
365 |
|
120/70 |
0.2364 |
89370 |
258 |
301 |
335 |
|
150/8 |
0.1989 |
32860 |
323 |
395 |
4540 |
|
150/20 |
0.1980 |
46630 |
326 |
400 |
461 |
|
150/25 |
0.1939 |
54110 |
331 |
400 |
461 |
|
150/35 |
0.1962 |
65020 |
331 |
407 |
469 |
|
185/10 |
0.1572 |
40880 |
372 |
458 |
528 |
|
185/25 |
0.1542 |
59420 |
379 |
468 |
540 |
|
185/35 |
0.1592 |
64320 |
373 |
460 |
531 |
|
185/45 |
0.1264 |
80190 |
379 |
468 |
540 |
|
210/10 |
0.1411 |
45140 |
397 |
490 |
565 |
|
210/25 |
0.1380 |
65990 |
405 |
501 |
579 |
|
210/35 |
0.1363 |
74250 |
409 |
507 |
586 |
|
210/50 |
0.1381 |
90830 |
409 |
507 |
586 |
|
240/30 |
0.1181 |
75620 |
445 |
552 |
639 |
|
240/40 |
0.1209 |
83370 |
440 |
546 |
633 |
|
240/50 |
0.1189 |
102100 |
445 |
554 |
641 |
|
300/15 |
0.09724 |
68060 |
495 |
615 |
711 |
|
300/20 |
0.09520 |
75680 |
502 |
624 |
722 |
|
300/25 |
0.09433 |
83410 |
505 |
628 |
726 |
|
300/40 |
0.09614 |
92220 |
503 |
628 |
728 |
|
300/50 |
0.09636 |
103400 |
504 |
629 |
730 |
|
300/70 |
0.09463 |
128000 |
512 |
641 |
745 |
|
400/20 |
0.07104 |
88850 |
595 |
746 |
864 |
|
400/25 |
0.07370 |
95940 |
584 |
730 |
845 |
|
400/35 |
0.07389 |
103900 |
583 |
729 |
844 |
|
400/50 |
0.07232 |
123400 |
592 |
741 |
857 |
|
400/65 |
0.07326 |
135200 |
597 |
752 |
876 |
|
400/95 |
0.07087 |
171300 |
608 |
767 |
895 |
|
500/35 |
0.05812 |
119500 |
670 |
842 |
977 |
|
500/45 |
0.05912 |
128100 |
664 |
834 |
967 |
|
500/65 |
0.0576 |
154000 |
667 |
850 |
983 |
|
630/45 |
0.04633 |
148700 |
763 |
964 |
1120 |
|
630/55 |
0.03633 |
148700 |
763 |
964 |
1120 |
|
630/80 |
0.04551 |
192900 |
774 |
977 |
1131 |
|
800/55 |
0.03547 |
191500 |
887 |
1126 |
1310 |
|
800/70 |
0.03574 |
207000 |
884 |
1121 |
1301 |
|
800/100 |
0.03635 |
241100 |
878 |
1113 |
1288 |
