長壽命電線電纜五大保障
★抗老化
電線老化是火災發生的主要原因之_,電線老化后，絕緣機械強度變差，甚至稍微碰觸和摩擦就會 開裂，失去絕緣保護作用，當火線和零線局部碰觸后產生火花，嚴重就會引起火災事故。
正晟雙層絕緣輻照電線采用專利材料,配方內的聚烯炷基料和各種抗老化劑等材料與普通低煙無鹵 材料不同，能夠保證電線的使用壽命在70年以上。
★耐高溫
這種絕緣材料經過高能電子輻照轟擊后,分子鏈被打斷，重新組合后,高分子由線性變成立體的網 狀結構,結構穩定,塑料不易在高溫下熔融，進而實現了電線的耐高溫.通過大電流短路模擬實驗,可 以證明在運行載流量5倍以上的電流下保持一段時間的正常工作，而普通電線會融化、冒煙甚至起火。 耐髙溫是長壽命電線能夠安全使用的主要原因。
★長壽命
上世紀九十年代初，我國把建筑使用的電線由明線敷設改為暗管穿線，由于普通電線的使用壽命只 有20年左右。由于電線更換麻煩，這個做法給我們大量建筑埋下了安全隱患。據統計,建筑火災很多是 電線老化引起的。
雙層絕緣輻照電線設計壽命70年以上，與建筑可以實現同壽命，不需要二次更換電線，在保證安全的情況下降低了社會成本。
★防水絕緣
長壽命電線電纜之所以采用雙層絕緣是有原因的，從絕緣性能來講，低煙無鹵絕緣材料體積電阻率 只有10 12 Ω.M而輻照交聯聚乙烯的體積電阻率為1016 Ω.M ,遠遠高于低煙無鹵材料，同時該材料是非極性分子，結構致密，水分子很難滲透，具有較好的防水性能。長壽命電線的內層采用輻照交聯聚乙烯的 主要原因是提供電線的防水性能、絕緣性能和抗老化性能。
★環保無毒
普通電線在火災中的最大危害是發出的濃濃煙霧，煙霧馬上充斥封閉場合的整個空間，能見度很 差，里面的人找不到逃生的路，還會造成踩踏事故等次生災害。所以電線電纜引起的火災事故傷亡非 常大。
與普通電線不同，長壽命電線電纜使用的所有材料都是環保材料，除了不含鎘、鉛等金屬外，燃 燒起來低煙、無鹵、無毒。滿足歐盟對環保的要求。在短路破壞性試驗過程中看的很清楚，普通電線 冒岀大量黃白色煙霧,影響視線，同時又滴落物產生。而正晟電線不會釋放氣體，也無滴落物產生。
從檢測報告可以看出，長壽命電線電纜燃燒后毒性指數不大于5 ,鹵酸氣體釋放量不大于5mg/。
長壽命電線電纜與傳統PVC電線和普通低煙無鹵電線的比較
|
類項目 |
傳統PVC電線 |
普通低煙無鹵電線 |
長壽命電線電纜 |
|
使用壽命 |
20年 |
20年 |
70年 |
|
安全性 |
燃燒時釋放有毒氣體，對人體呼吸系統損傷嚴重，嚴重的造成窒息死亡 |
低煙、無鹵、無毒 |
低煙、無鹵、無毒 |
|
阻燃性能 |
有一定的阻燃性能 |
有較好的的阻燃性能 |
有很好的阻燃性能，可以通 過打火機點燃對比 |
|
工作溫度 |
導體70°C以上開始融 化，失去絕緣功能 |
導體可以在90°C正常 工作 |
導體可以在125℃正常工作 |
|
載流量 |
—般 |
_般 |
是PVC電線的1.3倍 |
|
抗老化 |
—般10年以后，絕緣PVC 開始褪色、老化、變硬、變 脆 |
—般15年以后，絕緣 開始褪色、老化、變 硬、變脆 |
—般70年后開始逐步老化 |
|
抗短路 |
—旦短路，PVC立即融化，甚至起火 |
短路一段時間會悔融 化 |
耐溫較高 |
|
絕緣性能 |
—般 |
很差,低煙無鹵在潮 濕環境絕緣變差,甚至出現漏電、短路等 故障 |
無論在干燥環境還是潮濕環 監控絕緣性能優良，絕緣電阻常數是PVC絕緣的100倍 |
|
防水性能 |
不防水 |
不防水 |
防水 |
|
環保 |
報廢后燃燒和填埋都會造成 環境污染 |
無污染 |
無污染 |
長壽命電線電纜的結構
長壽命電線電纜的結構與普通電線結構不同，為了確保具有各種優越性能特點，該產品有內 外兩層絕緣，采用輻照核島電纜專用絕緣材料，而且生產工藝用特制雙層共擠設備同時擠出，避免了分兩次生產的兩層結合不緊密，有氣孔和雜質等問題產生，有效保障了產品質量。
長壽命電線電纜規格尺寸、技術參數
★ WDZ-GYJS（F）-70/125規格尺寸及技術參數
|
標稱截面mm |
導體結構 |
內層絕緣加外層 |
標稱外徑mm |
平均外徑上限mm |
電線重量 |
導體20°C 最大直流 |
125°C最小絕緣 |
|
1.0 |
1/1.15 |
0.8 |
2.75 |
2.95 |
1.4 |
18.1 |
1.1 |
|
1.5 |
1/1.38 |
0.8 |
2.95 |
3.18 |
2.0 |
12.1 |
1.1 |
|
2.5 |
1/1.78 |
0.9 |
3.58 |
3.78 |
3.14 |
7.41 |
1.0 |
|
4 |
1/2.25 |
0.9 |
4.05 |
4,25 |
4.8 |
4.61 |
0.85 |
|
6 |
1/2.76 |
0.9 |
4.56 |
4.76 |
6.8 |
3.08 |
0.70 |
|
10 |
7/1.35 |
1.0 |
6.05 |
6.25 |
11.4 |
1.83 |
0.65 |
|
16 |
7/1.70 |
1.0 |
6.95 |
7.15 |
17.5 |
1.15 |
0.50 |
★ WDZ-GYJS（F）R-70/125規格尺寸及技術參數
|
標稱截面mm² |
導體結構 |
內層絕緣加外層 |
標稱外徑mm |
平均外徑上限mm |
電線重量 |
導體2CTC最大直流 |
125°C最小絕緣 |
|
1.0 |
7/0.43 |
0.8 |
2.89 |
3.09 |
1.6 |
18.1 |
1.1 |
|
1.5 |
7/0.52 |
0.8 |
3.16 |
3.36 |
2.2 |
12.1 |
1.1 |
|
2.5 |
19/0.41 |
0.9 |
3.85 |
4.05 |
3.4 |
7.41 |
1.0 |
|
4 |
19/0.52 |
0.9 |
4.40 |
4.60 |
5.0 |
4.61 |
0.85 |
|
6 |
19/0.63 |
0.9 |
4.95 |
5.15 |
7.1 |
3.08 |
0.70 |
|
10 |
49/0.52 |
1.0 |
6.68 |
6.88 |
11.7 |
1.83 |
0.65 |
|
16 |
49/0.64 |
1.0 |
7.85 |
8.05 |
17.9 |
1.15 |
0.46 |
★載流量
|
產品型號規格 |
標稱截面mm² |
參考方式A（封閉在隔熱導管中） |
參考方式B（封閉在墻壁或線槽內的導管中） |
參考方式（線夾） |
|||
|
2根電纜單相交流或直流A |
3根或4根電纜三相交流A |
2根電纜單相交流或直流A |
3根或4根電纜三相交流 |
2根電纜電阻交流或直流平行和接 |
3根或4根電纜三相交流平行和接觸三角形A |
||
|
WDZ-GYJS(F)-70/12S |
1.0 |
14 |
13 |
17 |
15 |
19 |
17.5 |
|
WDZ-GYJSfF)-70/12S |
1.5 |
19 |
17 |
23 |
20 |
25 |
23 |
|
WDZ-GYJ$(F)-70/125 |
2.5 |
26 |
23 |
31 |
28 |
34 |
|
|
WDZ-GYJS(F)-70/125 |
4 |
35 |
31 |
42 |
37 |
46 |
41 |
|
WDZ-GYJS(F)-70/125 |
6 |
45 |
40 |
54 |
48 |
59 |
54 |
|
WDZ-GYJS(F)-70/125 |
10 |
61 |
54 |
75 |
66 |
81 |
74 |
|
WDZ-GYJS(F)-70/125 |
16 |
81 |
73 |
100 |
88 |
109 |
99 |
|
說明：1、載流量條件：環境溫度30℃，導體工作溫度90℃ 2、WDZ-GYJS（F）R載牖與WDZ-GYJS（F）載流量相同 3、125°C輻照交聯雙層絕緣電線同比90°C輻照交聯絕緣電線，載流量可提高約30%離90°c ；載流量相同； |
|||||||
長壽命電線電纜高端在哪里？
A高的使用壽命安全耐用,保證使用壽命不少于70年；
B高的載流量導體工作溫度可以提高到125度，載流量比普通電線提高30%;C高阻燃
D低煙無鹵環保無毒
E特殊的絕緣材料采用核島電纜專用絕緣材料。
F特殊的生產工藝 特制的雙層共擠機頭，擠出密實、完整、無缺陷。
長壽命電線電纜絕緣采用雙層共擠一次性設備擠岀，并經過能量不小于2.0MeV的電子加速器
長壽命電線電纜加工工藝說明
長壽命線纜絕緣采用雙層共擠設備一次性擠出，并通過電子加速器進行輻照交聯，保證不使用普通擠塑機分兩次擠包生產，保證了雙層絕緣的同心度、完整度和粘合度。
關于出廠檢驗（浸水耐壓試驗）
長壽命電線電纜在出廠前,出來進行常規的電氣性能和機械性能試驗外，還把浸水耐壓試驗作為 100%岀廠檢驗，保證了岀廠產品無任何瑕疵。
產品使用范圍
本產品適用于高檔家居裝修、人員密集場所及重要建筑,如公共娛樂場所、博物館、紀念館、高 層建筑、銀行、酒店、體育館、醫院、學校、機關單位、機場、車站、商城、房地產等等，甚至一些易燃的文物保護單位，木質結構房屋等。
名稱術語
★阻燃 電纜被燃燒,撤去火源后，火焰在一定的范圍內燃燒,不再蔓延，并逐步自行熄滅，即 具有阻止或延緩火焰蔓延的能力。
★耐火 在規定的火源和時間條件下燃燒時，電纜能夠持續正常運行工作的能力,即保持線路完整性的能力。
★低煙 燃燒時產生的煙塵較少，即透光率較高。
★無鹵 燃燒不含鹵素，燃燒產物腐蝕性較低。
★雙層共擠兩種材料內外層同時擠出的一種工藝。
★輻照交聯采用高能電子束使聚合物由雜亂無章的線性結構組成三維立體網狀結構的一種物 理交聯技術"。
燃燒特性代號
無鹵低煙阻燃 WDZ
無鹵低煙阻燃耐火 WDZN
注：a、無鹵低煙阻燃分為A類、B類和C類三類，相應型號表示為WDZA、WDZB、WDZC;
b、無鹵低煙阻燃耐火分為A類、B類和C類三類，相應型號表示為WDZAN WDZBN WDZCN。
示例
額定電壓0.6/1KV雙層共擠絕緣輻照交聯無鹵低煙阻燃A類電力電纜，導體長期最高工作溫度 125°C ,額定電壓0.6/1KV , 4芯,導體標稱截面積50mm2 ； 表示為：WDZA-GYJSYJ(F)/125-0.6/lKV 4x50
額定電壓0.6/1KV雙層共擠絕緣輻照交聯無鹵低煙阻燃A類耐火電纜，導體長期最高工作溫度 125°C ,額定電壓0.6/1KV , 4芯，導體標稱截面積25mm2； 表示為：WDZA-GYJSYJ(F)/125-0.6/lKV 4x25

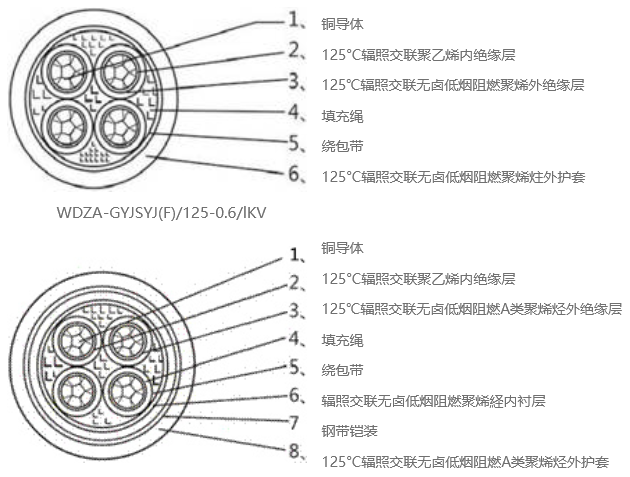

結構示意圖
絕緣采用雙層共擠工藝擠岀，雙層絕緣完全粘合,內層絕緣緊密擠包在導體上,且容易剝落而不容 易損傷絕緣和導體，絕緣表面平整，色澤均勻。絕緣總厚度符合下表規定。
|
型號 |
芯數 |
額定電壓kV |
標稱截面mm |
|
WDZA(A、B、C)、GYJSYJ(F).WDZ(A、B、C)N-GYJSYJ(F).WDZA(A、B、C)?GYJSYJ(F)63、WDZ(A、B、C)N-GYJSYJ(F)63 |
1 |
0.6/1 |
2.5-300 |
|
WDZA(A、B、C)-GYJSYJ(F)、WDZ(A、B、C)N-GYJSYJ(F)、WDZA (A、B、C)?GYJSYJ(F)23、WDZ(A、B、C)N-GYJSYJ(F)23 |
2、3、3 + 1、4、5、4+1、3+2 |
||
|
注：a、單芯電纜包裝采用非磁性材料； b、以上電纜耐高溫等級為90°C ,若是105℃或125℃ ,須標明。 |
|||
產品主要技術特點
★具有無鹵低煙耐腐蝕等特性；
★電纜燃燒透光率小高；
★優異的阻燃性能，符合阻燃性能要求；
★使用壽命長；設計及實際工作壽命不低于70年；
★優良的耐熱老化和氣候老化性能；
★優良的電氣絕緣性能；
★優良的環境應力開裂性能。
主要性能指標
1、燃燒性能
A、鹵素氣體釋放量試驗：PH值≥4.3 ,電導率≤10μs/mm;
B、煙密度試驗：透光率60%以上 ;
C、電纜阻燃試驗：通過GB/T18380規定的成束燃燒試驗；
D、電纜耐火試驗：通過GB/T19216規定的耐火試驗；
E、熱壽命評定試驗：通HIEC60216和EEE383規定的70年熱壽命評定試驗。
2、電氣性能
A、導體直流電阻符合GB/T3956的規定；
B、工頻耐壓試驗：3500V,5min不擊穿;
C、絕緣電阻常數：額定工作溫度下不小于3.67MΩ.km。
3、機械物理性能
熱延伸試驗：絕緣或護套熱延伸(200°Co 20N/cm2),載荷下最大伸長率175%，冷卻后最大永久 伸長率15% ,電纜允許的彎曲半徑。
|
標稱截面mm² |
絕緣標稱厚度mm |
標稱截面mm² |
絕緣標稱厚度mm |
|
2.5 |
0.7 |
70 |
1.1 |
|
4 |
0.7 |
95 |
1.1 |
|
6 |
0.7 |
120 |
1.2 |
|
10 |
0.7 |
150 |
1.4 |
|
16 |
0.7 |
185 |
1.6 |
|
25 |
0.9 |
240 |
1.7 |
|
35 |
0.9 |
300 |
1.8 |
|
50 |
1.0 |
|
|
|
項目 |
單芯電纜 |
多芯電纜 |
||
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
|
電纜最小彎曲半徑 |
20D |
15D |
15D |
12D |
|
注：D電纜外徑 |
||||
